益正电气电力安全工器具检测室技术方案

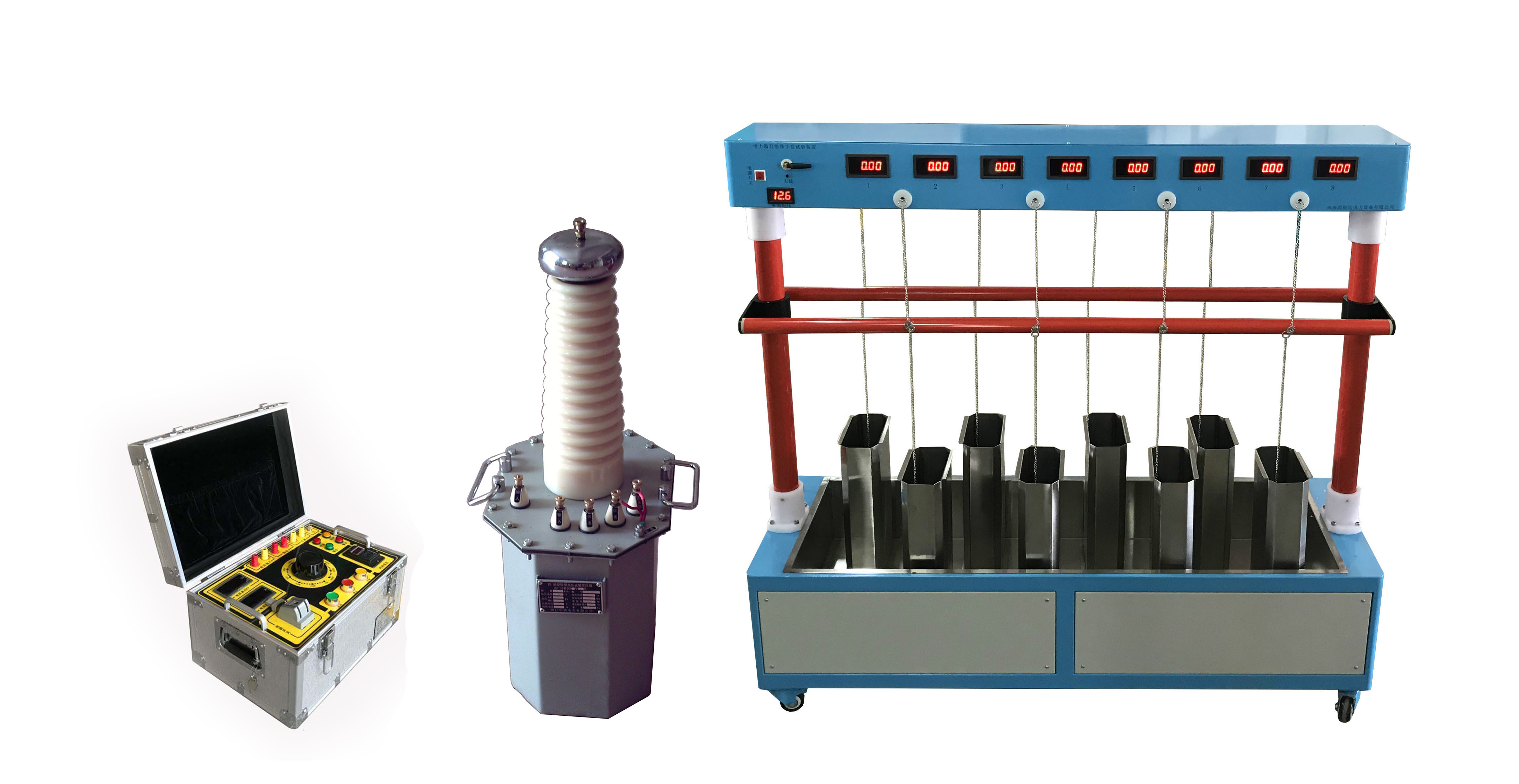

1.YZD-J800B半自动绝缘靴绝缘手套耐压试验机

一、概述

本绝缘靴绝缘手套测试仪是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求的基础上。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

二、主要技术指标

三、被试品测量范围

1.绝缘鞋、绝缘手套试验、验电器，绝缘杆。

四、功能特点

1.仪器可以同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。

2.绝缘鞋试验采用里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。

3.测量泄漏电流显示于高压端，保证测量电流值的准确性。

4.高低压分离，极大的保护人身的安全。

5.每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。

6.绝缘靴试验具有专用304金属接地托盘，绝缘手套试验具有专用容器，便于操作。

7.具有过流保护功能。

五、仪器工作原理图

六、仪器成套性

3.YZD绝缘杆试验支架

一、概述

绝缘杆耐压试验支架 是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘杆进行绝缘耐压试验，产品适用于所有与电力相关行业.

二、主要技术指标

三、产品图牌

3.YZD603-10-35验电器功能检测装置

一、概述

本验电器功能检测装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对验电器功能检测，产品适用于所有与电力相关行业10KV～35KV验电器检测，功能检测具体要求参照DL740-2000标准。.

二、主要技术指标

供电方式AC220V ±10% 50HZ

遥控器供电：电池 12V

环境温度：-25℃-55℃

湿 度： 20%~75%RH

连续运行时间：可连续

支架规格：

10KV-35KV ：1.5m*0.6m*2m 重量 ： 23kg

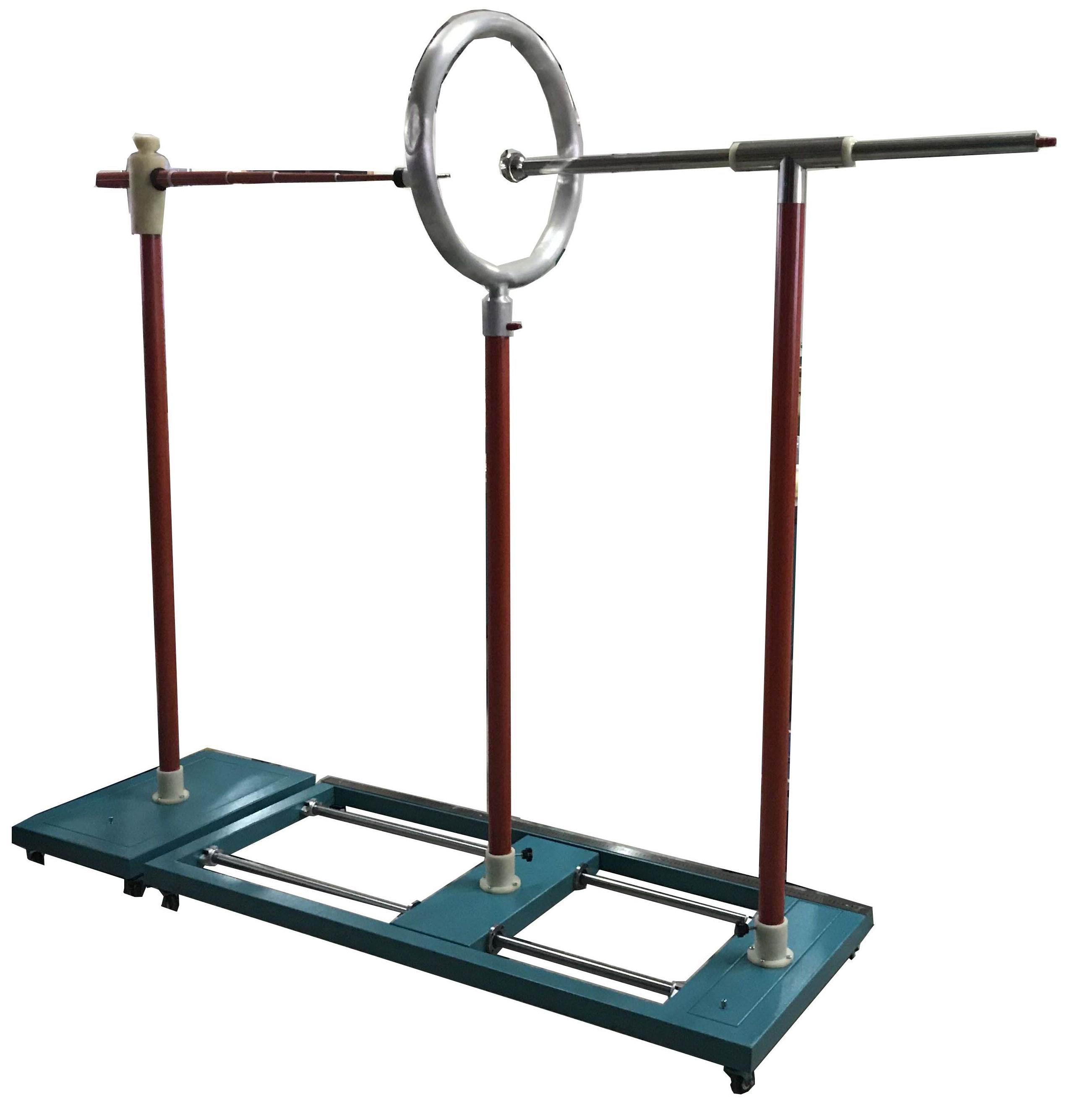

三、产品结构

① 接线端子 ② 均压球 ③ 均压环 ④ 验电器 ⑤ 固定器 ⑥ 绝缘管 ⑦ 平车 ⑧ 带导轨平车

四、试验装置的阐述

根据DL740-2000标准，10KV~35KV，采用的均压环直径为550mm，均匀环圆心到地距离不低于1.5m，均压球直径为60mm。固本套设备分为2个装置。

做10KV~35KV验电器试验时采用均压环直径为550mm的装置。

验电器分带接触电极延长，和不带接触电极延长2种，两种验电器的试验方法也不相同。

验电器功能检测分验电器启动检测、同向干扰检测、反向干扰检测。启动电压报警在标称值的14%~40%为合格，否则验电器不合格。

表一、带接触电极延长段的验电器

表二、不带接触电极延长段的验电器

以上为DL740-2000标准中对2种验电器对应试验装置的要求。

五 、配件：
